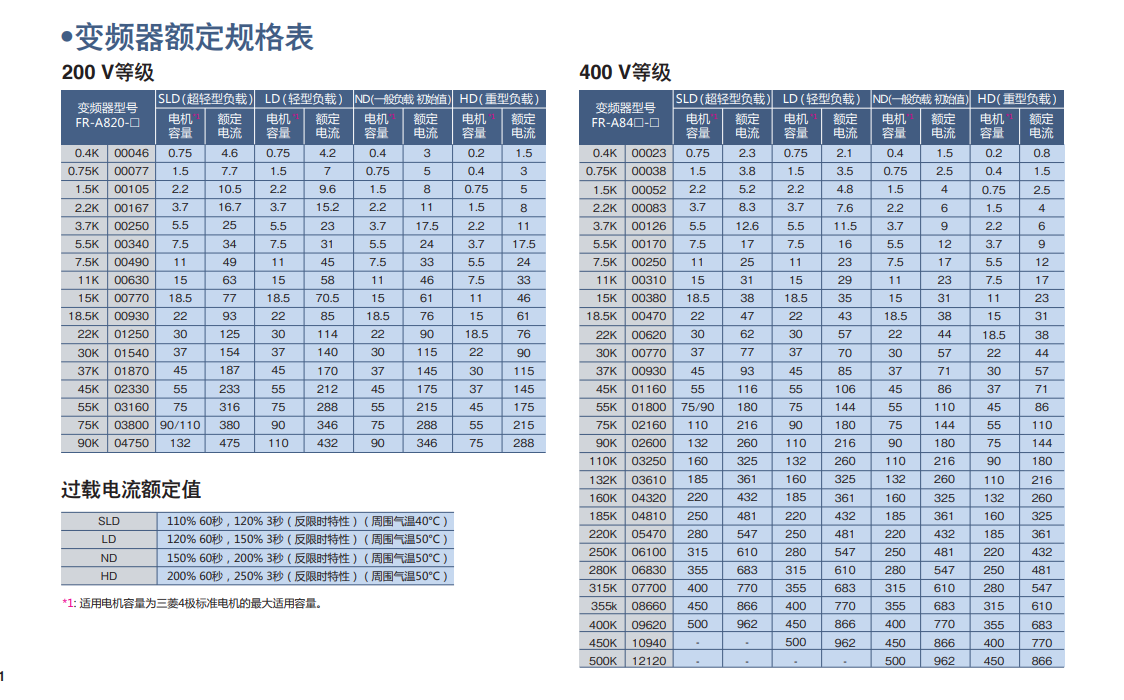

三菱变频器
【运行特性】
1、频率设定信号：
①模拟输入
端子2、4：可在0~10V、0~5V、4~20mA (0~20mA)间选择。
端子1：可在-10~+10V、-5~+5V间选择。
②数字输入
通过操作面板的M旋钮、参数单元进行输入BCD4位或16bit二进制数(使用选件FR-A8AX时)
2、启动信号：正转、反转分别控制,启动信号自动保持输入(3线输入)可以选择。
3、输入信号(12点)
低速运行指令、中速运行指令、高速运行指令、第2功能选择、端子4输入选择、JOG运行选择、瞬时停电再启动选择,高速起步、输出停止、启动自保持选择、正转指令、反转指令、变频器复位可通过Pr.178~Pr.189 (输入端子功能选择)变更输入信号。(脉冲列输入100kpps)
4、运行功能
上限频率、下限频率、多段速运行、加减速曲线、过热保护、直流制动、启动频率、JOG运行、输出停止(MRS)、失速防止、再生回避、强励磁减速、直流供电*8、频率跳变、转数显示、瞬停再启动、工频切换顺控、遥控设定、自动加减速、智能模式、再试功能、载波频率选择、高响应电流限制、正反转防止、运行模式选择、转差补偿、固定偏差控制、负载转矩高速频率控制、速度平滑控制、三角波、自动调谐、适用电机选择、增益调谐、机器分析*1、RS-485通讯、PID控制、PID预充电功能、简易浮动辊控制、冷却风扇动作选择、停止选择(减速停止/自由运行)、停电时减速停止功能*8、挡块定位控制、顺控功能、寿命诊断、维护定时器、电流平均值监视、多重额定、定向控制、速度控制、转矩控制、位置控制、预备励磁、转矩限制、测试运行、控制回路用24V电源输入、安全停止功能、防摇控制
5、输出信号/集电级开路输出(5点)/继电器输出(2点)
变频器运行中、频率到达、瞬时停电/电压不足*8、过载报警、输出频率检测 、异常可通过Pr.190~Pr.196 (输出端子功能选择)变更输出信号。变频器的报警代码可以通过开路集电极(4bit)进行输出。(脉冲列输入50kpps)
【显示】
1、显示计用
① 脉冲列输出(FM类型)：最大2.4kHz：1点(输出频率),可通过Pr.54 FM/CA端子功能选择变更监视。
② 电流输出(CA类型)：最大DC20mA：1点(输出频率),可通过Pr.54 FM/CA端子功能选择变更监视。
③ 电压输出：最大DC10V：1点(输出频率),可通过Pr.158 AM端子功能选择(电压输出) 变更监视。
2、操作面板(FR-DU08)
① 运行状态：输出频率、输出电流、输出电压、频率设定值/转速设定,可以通过Pr.52 操作面板主显示器选择变更监视。
② 异常内容：保护功能启动时显示异常内容,存储8次的异常内容与保护功能动作之前的输出电压、电流、频率、累计通电时间、年、月、日、时刻。
【保护功能】
加速时过电流跳闸、恒速时过电流跳闸、减速/停止时过电流跳闸、加速时再生过电压跳闸、恒速时再生过电压跳闸、减速/停止时再生过电压跳闸、失效防止(过电流)、电机过负载跳闸(电子过热保护)、散热片过热、瞬时停电*8、欠足电压*、输入缺相*5*8、因失速防止而停止、失调检测*5、制动晶体管异常*9、输出侧接地短路过电流、输出缺相、外部热继电器动作*5、PTC热敏电阻动作*5、选件异常、通讯选件异常、变频器参数储存器元件异常、PU脱离、再试次数溢出、变频器参数存储器元件异常、CPU错误、操作面板用电源短路、RS-485 端子用电源短路、DC24V电源异常、输出电流检测值异常*5、浪涌电流抑制回路异常*8、通讯异常(主机)、模拟量输入异常、USB通讯异常、安全回路异常、发生过速度*5、速度偏差过大检测*1*5、断线检测*1*5、位置误差大*1*5、制动顺控异常*5、编码器相位异常*1*5、4mA输入丧失异常*5、PID预充电异常*5、PID信号异常*5、反转减速错误*5、内部回路异常、内部温度异常*10
【报警功能】
风扇故障、失速防止(过电流)、失速防止(过电压)、再生制动预报警*5*9、电子过热保护预报警、PU停止、速度限位显示(速度限制中输出)*5、参数复制、安全停止中、维护定时1~3*5、USB主机异常、原点复位参数设定报警*5、原点复位未完成报警*5、24V外部电源不足电压、原点设置错误报警*5、操作面板锁定*5、密码设定中*5、参数写入错误、拷贝操作错误、24V外部电源动作中、内部空气循环用风扇故障*10
【环境】
1、周围温度：-10℃~+50℃(不结冰)(LD、ND、HD额定时)、-10℃~+40℃ (不结冰)(SLD额定时、IP55对应产品)
2、周围湿度：95%RH以下(无凝露)(有电路板涂层、IP55对应产品)、90%RH以下(无凝露)(无电路板涂层)
3、储存温度：-20℃~+65℃
4、周围环境：室内(无腐蚀性气体、可燃性气体、油雾和尘埃等等)
5、海拔高度·振动：海拔1000m以下*3,5.9m/s2以下*4,10~55Hz(X、Y、Z各方向)
===============================备注===================================
*1 仅在安装选件(FR-A8AP)时有效。
*2 在运输时等短时间内可以适用的温度。
*3 安装在海拔1000m以上的标高(最高2500m)时,每升高500m,额定电流需要降低3%。
*4 FR-A840-160K(FR-A840-04320)及以上为2.9m/s2及以下。
*5 初始状态下,该保护功能无效。
*6 PM无传感器矢量控制时,请参照第660页。
*7 FR-A820-5.5K及以上、FR-A840-5.5K及以上的初始设定被转矩限制水平限制为150%。
*8 仅标准构造产品和IP55对应产品有效。
*9 仅标准构造产品有效。
*10 仅IP55对应产品有效。
FR-E700系列 产品参数
变频调速器 经济型高性能变频器， 小型、高性能 FR－E700 （FR－PA02－02简易型面板须另外购买）
1.功率范围：0.4～7.5KW （三相380V，FR－E540系列）
0.4～7.5KW （三相220V，FR－E520系列）
0.4～2.2KW （单相220V，FR－E520系列）
2.用磁通矢量控制，实现1Hz运行150%转矩输出。
3.ID，15段速度等功能选择。
4.功率范围：0.1~15KW
5.先进磁通矢量控制，0.5Hz时200%转矩输出
6.扩充PID，柔性PWM
7.内置Modbus-RTU协议
8.停止精度提高
9.加选件卡FR-A7NC，可以支持CC-Link通讯
10.加选件卡FR-A7NL，可以支持LONWORKS通讯
11.加选件卡FR-A7ND，可以支持Deveice Net通讯
12.加选件卡FR-A7NP，可以支持Profibus-DP通讯E700系列变频器是E500系列变频器的升级版，主要特点有：
E700系列产品详情：
1．在0.5Hz情况下，使用先进磁通矢量控制模式可以使转矩提高到200% (3.7KW以下)。
2．先进的自学习功能。
3．短时超载增加到200%时允许持续时间为3S（以前的产品超载200%时只允许持续0.5S以内），误报警将更少发生。
4．提供标准USB接口（迷你-B连接器）。在没有USB-RS-485转换器的情况下变频器也能很方便的和计算机进行连接。FR Configurator (变频器设置软件)与变频器的数据交互功能，可以简化变频器的调试和维护。另外, USB的高速图表功能使计算机高速取样显示得以实现。
5．选件插口支持数字量输入、模拟量输出扩展功能，以及几乎所有FR-A700系列变频器所支持的各种通讯协议。（可以安装任一类型的选件卡。每种类型的选件卡都有相应的前盖板一起出售。）
6．除了标准配置的端子排，还可以选用模拟量、脉冲列及2对RS-485端子等。（即将发布）可拆卸式控制端子排。在更换变频器时，只需把原来变频器上的控制端子排拆卸下来安装到同类型的变频器上即可。
7．支持EIA-485 (RS-485)、ModbusRTU (内置), CC-Link, PROFIBUS-DP、DeviceNetò、LONWORKS

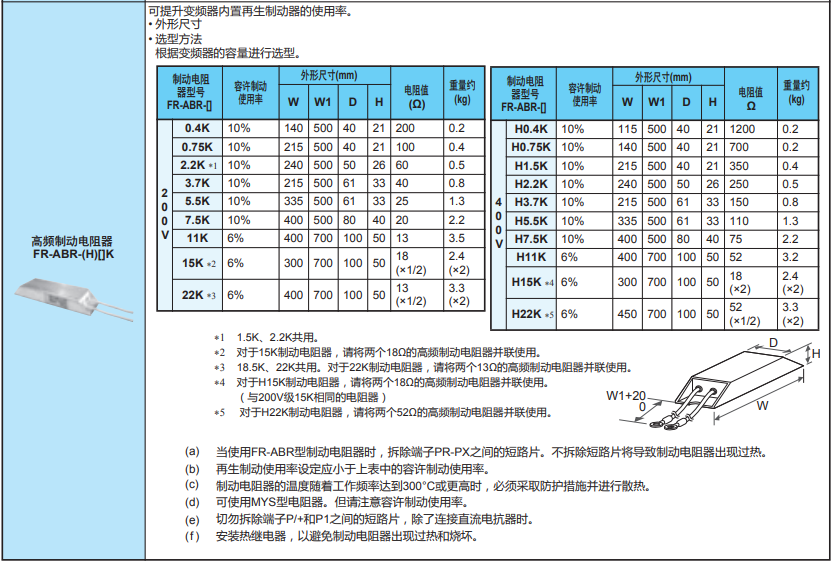

8．外置制动电阻对应变频器容量为0.4K至15K.若要增强制动能力，可增加外置制动电阻。
9．安装尺寸和以前的FR-E500系列完全一致。
10．允许并排安装，节省安装空间。（要求环境温度为40摄氏度以下）
11．使用最新开发的设计寿命达10年的长寿命风扇，还可以使用冷却风扇ON/OFF控制来进一步延长其使用寿命。
12．使用最新开发的设计寿命达10年的长寿命电容器。
新一代FREQROL-E700系列简易型变频器，秉承S500的优良特性，操作简
单，并全面提升各种功能。
功率范围：0.4-15KW
电压等级：三相400V电源

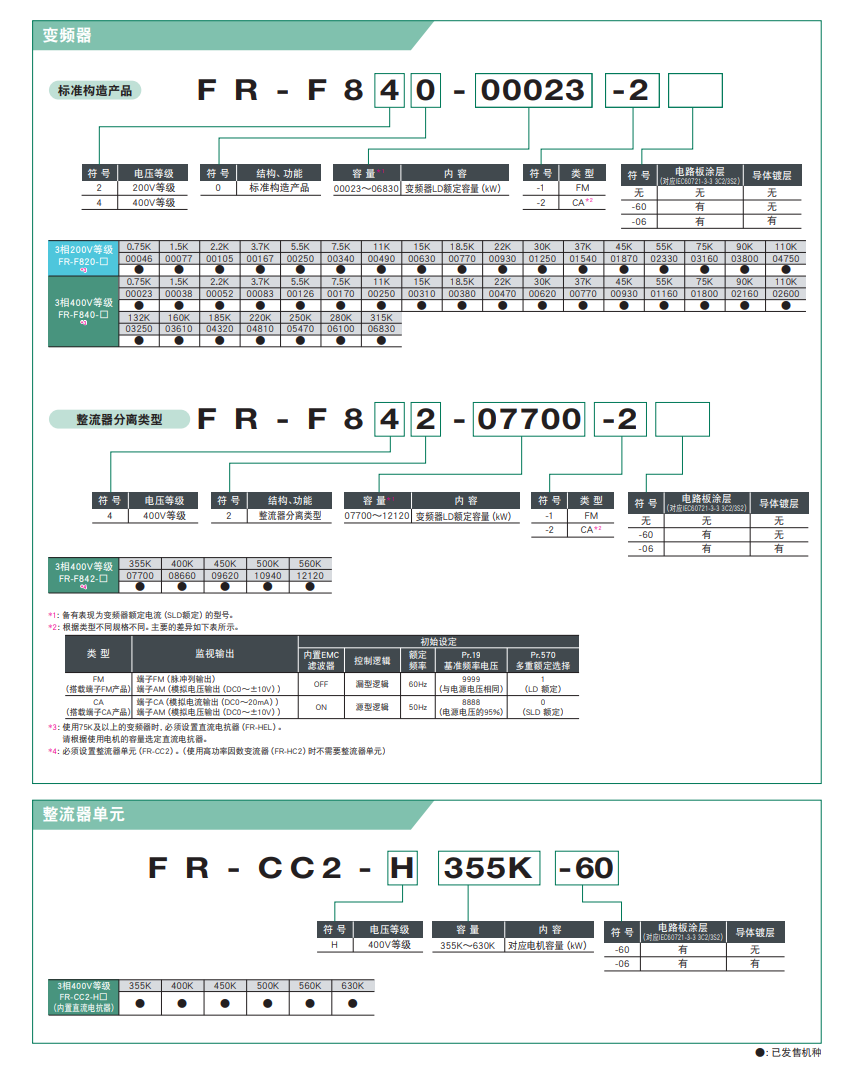

FR-F800系列
传承创新、节能增效，绿色环保的新一代FR-F800系列变频器，在全球温室效应日益加剧，节能减排需求日益增加的背景下，我们将助您一起实现节能减排，同时消减您的电力成本。
FR-F800系列新开发的先进最佳励磁控制，在进行节能驱动，提供更大启动转矩的同时，最大限度的提高电机效率。 通过离线自调整功能，不仅能完美驱动三菱的永磁同步电机，其他厂商的电机也可通过自动调谐实现先进最佳励磁控制,从而扩大节能用途。
PID多重环路功能，使FR-F800不仅在变频器中可通过PID控制电机状态，更可使用于外部机器的控制，从而降低系统成本。同时，通过PID预充电功能，可回避急剧加减速运转。
通过简便的故障诊断功能，可将保护功能触发前的运行状态通过追踪功能存储到外接USB闪存中，这样您可以方便地在远程通过将数据导入FR Configurator2来开展简便的故障分析。 为对应各种环境，FR-F800对基板进行标准涂层处理。同时，内置EMC滤波器，将有效降低电磁干扰，让您安心使用于任何场合。
拥有卓越节能效果的FR-F800，能够完美匹配风机＆#8226;泵、楼宇空调、空压机、冷却塔等众多应用场合。必能成为您节能增效的一件利器！
